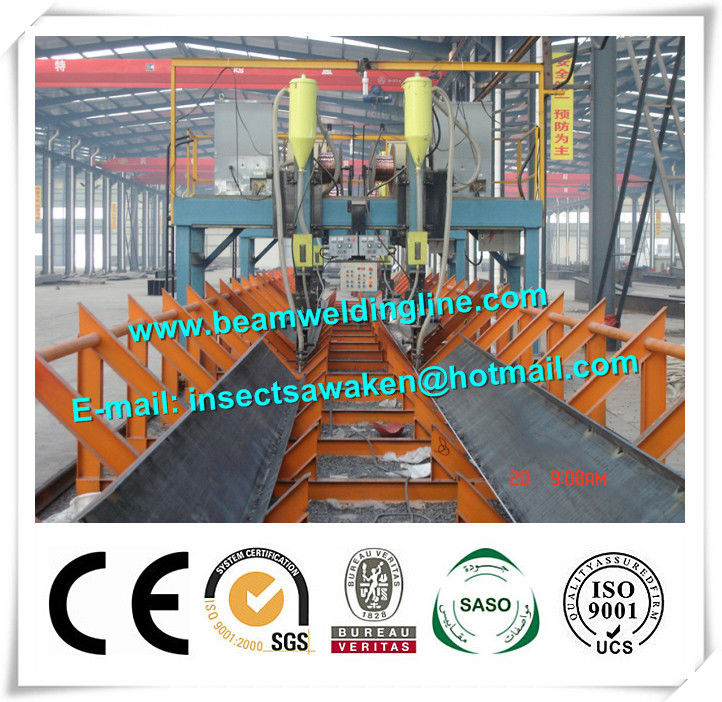

Equipo de la soldadura al arco sumergida del pórtico para la cadena de producción del haz de H
Alta luz | Haz de H que endereza la máquina,máquina de junta del haz de h |
---|
Equipo de la soldadura al arco sumergida del pórtico para la cadena de producción del haz de H
1. Parámetros técnicos
Altura del ● del tablero del ala: 200-800 milímetros
Grueso del ● del tablero del ala: 6-40 milímetros
Altura del ● del anterior: 200-1500 milímetros
Grueso del ● del anterior: 6-32 milímetros
Longitud del ● del pedazo usable del trabajo: 4000-15000 milímetros
Velocidad de la soldadura del ●: 240-1500 mm/min
El ● hacia adelante y atrás alimenta del brazo de la soldadura: 800m m
Posición de soldadura del ●: soldadura del prendedero en la posición plana
Tamaño del ● del alambre de soldadura usable: 3.2-5 milímetros
Capacidad de la recuperación del flujo del ●: 100 kilogramos * 2
2. Funcionamiento
La soldadora del pórtico MZG1000*2 se diseña especialmente para la soldadura del haz de H. Realizó la combinación de control de la soldadura y de control de la carretilla y puede ser actuada fácilmente. Conducido por el convertidor de la corriente alternada, la velocidad estable, indicador digital de las linearidades apresura, buena confiabilidad, flotando el tipo trazo para garantizar que el soplete que apunta en la soldadura cose exactamente. La línea eléctrica para la soldadura al arco sumergida puede moverse en el marco porta para acortar la longitud del cable de control y del cable de la soldadura lo más lejos posible para acelerar la respuesta, para reducir la presión y para estabilizar la corriente de soldadura.
piezas 3.Compose
Marco del correo del ●: pórtico, unidad del viaje, tubo y adjuntos de alambre-alimentación etc. del carro.
Brazo de la soldadura del ● y su carro: 2 sistemas del brazo de la soldadura que elevan la unidad del viaje del brazo de la unidad, el carro y sus accesorios
Sistema de la recuperación del flujo del ●: el flujo de la unidad de la recuperación del flujo 100kg que separa la recuperación del flujo de la tolva del flujo del barril y transporta el tubo.
Sistema de la soldadura del ●: 2 sistemas de la soldadora MZG1000.
Tablero de control de la soldadura del ● y arma de la soldadura.
Recambios del ●: 3 pedazos 5A del fusible, bottoms*2, 2 pedazos del fusible 10A, 8 pedazos de guía de alambre.
4. Ficheros técnicos
● usando el manual (incluya la esquema eléctrica).
Lista del envío del ●.
Certificación del ● de la máquina.
Dibujo del ● de la máquina.
● hidráulico usando el manual, inversor usando la soldadura al arco manual, sumergida usando el manual.
Marco principal de la soldadora del pórtico que es conveniente para un haz de 1500m m h, también podríamos diseñar para el haz de 1800m m o de 2000m m H
Elegimos 2 sistemas El soldador del arco sumergido de la serie de Zhengzhong MZ1000, soldador de Lincoln es una opción para usted |
