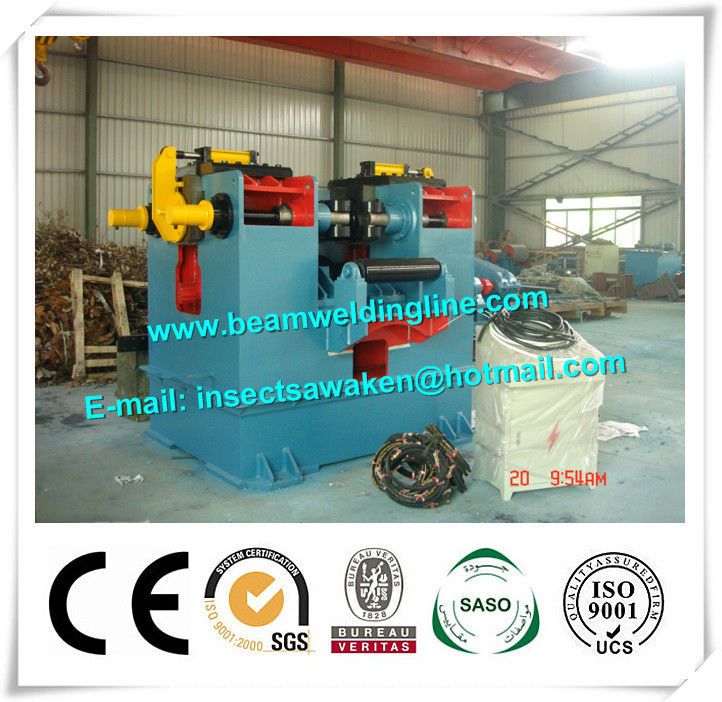

cadena de producción del haz de 60m m H máquina que se endereza hidráulica 18.5kw
Alta luz | Haz de H que endereza la máquina,máquina de junta del haz de h |
---|
cadena de producción del haz de 60m m H máquina que se endereza hidráulica 18.5kw
1. Parámetros técnicos importantes
Anchura del ● del reborde: 200-800m m
Grueso del ● del reborde: 20-60m m
Altura mínima del ● de la tela: 350m m
Motor impulsor del ●: 18.5kw
Esfuerzo de torsión de la salida máxima del ●: los 34770N.m
Velocidad linear del ● del pedazo del trabajo: 7.496m/min
Sistema de la presión hydráulica del ●: 11kw
Volumen de la salida del ● de la bomba de aceite: 25m1/r
Presión de sistema máxima del ●: 25Mpa
Presión de funcionamiento normal del ●: 20Mpa
2. Proporcione las mercancías y componga las piezas
Marco principal del ● de corregir la máquina: base, marco izquierdo y derecho, motor, máquina de la desaceleración, rueda de la guía, encima del rollo, rollo de prensa
Transportador del ●: base, manera del rodillo del 14m y así sucesivamente
Control eléctrico del ●: caja de control eléctrica
Recambios del ●: switch*2, wrench*1
3. Funcionamiento
El straighteningmachine hidráulico del reborde del haz de H se utiliza para la calibración el reborde del haz de H. Con el principio de la palanca y la recuperación elástico, dobla el reborde del haz de I o del haz de H cuando el haz que pasa a través del agujero.
El equipo se compone del motor eléctrico, reductor, rodillo impulsor que corrige el dispositivo, cilindro del alzamiento, anterior preliminares, unidad central, soporte, sistema hydráulico, frente/estante de elevación trasero del rodillo de pendular y el sistema de control eléctrico. El mecanismo de corrección es compacto, sólido y fácil de actuar.
4. Ficheros técnicos
● usando el manual de la máquina (incluya la esquema eléctrica)
Lista del envío del ●
● la certificación de la máquina
● la base del dibujo de la máquina
