Equipo resistente de la automatización de la soldadura del manipulante de la soldadura del tubo

Equipo resistente de la automatización de la soldadura del manipulante de la soldadura del tubo

1. Instrucción del equipo

El manipulante de la soldadura se puede componer del equipo mecánico de la soldadura auto vía el rotor de la soldadura, posicionador de la soldadura. Se utiliza para la costura circular interna y externa de la soldadura, la soldadura de prendedero y la costura longitudinal interna y externa de la soldadura que tiene funciones de la mudanza, girar, elevar y atravesar.

2. Parámetro técnico

Estilo estructural del ●: mueble con la rotación
Movimiento eficaz vertical del ●: 3000m m
Movimiento eficaz horizontal del ●: 3000m m
Velocidad de la elevación del auge del ●: sobre 1000mm/min
Poder vertical del motor del ●: 1.5kw (motor del freno)
Velocidad de la travesía del auge del ●: 100-1000mm/min
Poder horizontal del motor del ●: 0.75kw
Modo de control horizontal de la velocidad del ●: Regulación variable de la velocidad de la frecuencia de la CA
Ángulo de la rotación de la columna del ●: ±180° (impulsado por motor)
Poder del motor de la rotación del ●: 0.55kw
Velocidad móvil del ●: 3000mm/min
Poder móvil del motor del ●: 2*0.4Kw
El ● Lincoln DC1000 y el flujo reciclan el dispositivo (la opción)

3. Característica del funcionamiento

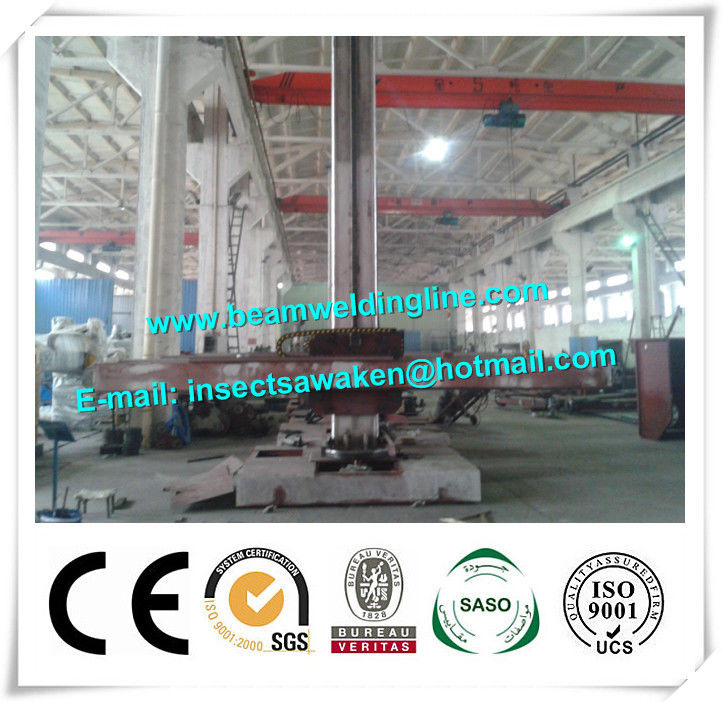

        El manipulante de la soldadura se compone de columna, de auge, de nariz y de la elevación. La columna es rectángulo, y en su top hay el mecanismo de elevación del auge que es haz dual. El motor conduce el reductor del engranaje de gusano y del gusano y el piñón impulsor y la cadena. Un extremo de cadena está conectado con el dispositivo de la guía del auge, y el otro extremo es fijo en el hierro de la balanza en columna.

        Hay ocho grupos de bloque de polea que sea estructura del eje excéntrico en asiento de la guía del auge. La elevación y el doblar del auge es controlada por la regulación variable de la velocidad de la frecuencia de la CA que se puede ajustar según necesidades de la soldadura. La cabeza automática de la soldadora es fija en el frente del auge, y la nariz puede arreglar hacia arriba y hacia abajo, a la derecha y a la izquierda.

4. Gama de la fuente

Manipulante de la soldadura del ●: incluyendo columna y auge, dispositivo de elevación, dispositivo telescópico, dispositivo de la rotación, sistema eléctrico.

Caja de control eléctrica para el manipulante de soldadura     Artículos de la opción: Perseguidor de la costura de la soldadura del ● Oscilador de la soldadura del ● Asiento o flatform servido ● Cámara del ●, monitor para soldar con autógena el abservation de proceso Máquina de la recuperación y del convery del flujo del ● ● Lincoln que suelda con autógena poder Poder de la soldadura de China del ●

Dispositivo rotatorio     El manipulante de la soldadura se compone del equipo mecánico de la soldadura auto. Puede utilizar con el rotor de la soldadura, aplicado extensamente a las industrias tales como caldera, recipiente del reactor, petróleo, industria química y mecanismo.   Los caracteres de la máquina y de la dimensión principal se diseñan según el proceso auto de la soldadura, su apenas el equipo derecho para mejorar calidad de la soldadura y para realizar la automatización de la soldadura.
