soldadora orbital del tubo de 1600m m, máquina de la soldadura al arco sumergida

Lugar de origen China
Nombre de la marca Friendship Machinery
Certificación CE, ISO
Número de modelo Serie de ZZ
Cantidad de orden mínima 1 set
Detalles de empaquetado paquete estándar
Tiempo de entrega 30 días laborables después de la señal
Datos del producto
Soplete 4 juegos Anchura máxima del panel del tubo 1600m
método de la soldadura sierra Marca del soldador U.S. Lincoln
Diámetro de tubo 22-89m m Grueso de pared del tubo 3-16mm
Alta luz

Máquina del apresto del tubo

,

dobladora de la tubería de acero

Deja un mensaje
Descripción de producto



soldadora del panel de la membrana de 1600m m, máquina de la soldadura al arco sumergida





1. Estructura del equipo


El ● que este equipo se compone de CONSIDERÓ la máquina (dos sistemas de soplete, de la antorcha que se mueve verticalmente y lateralmente, de alimentación de la ejecución del alambre, de calibración del alambre, de dispositivo de reciclaje del flujo, de etc.), cuatro sistemas de la fuente de energía de la soldadura, sistema de control eléctrico (caja de control, cajas del funcionamiento, etc.), rodillo de la transferencia, aire comprimido y así sucesivamente.
Alimentación del alambre del ●, antorcha, interruptores eléctricos y otros componentes, componentes importados recomendados.
El ● en curso de aunar, los cuatro sistemas de la operación independiente abotona, botón ajustable (regulación incluyendo de la soldadura, colocando el móvil del cilindro, el etc.) y el digital regulada. la placa de la exhibición y de dial debe estar en una caja. El proceso de la soldadura puede ser manual o programó.





2. Breve introducción


    Usando cuatro fija proceso de las fuentes de la soldadura al arco sumergida para soldar con autógena los tubos y la barra plana en un grupo solo o aún del tubo, y para hacer juego 1600*4 la máquina existente para aumentar la capacidad de la soldadura de la membrana en la tienda.


Tubo del ● fuera del diámetro: φ22-φ89mm
Grueso de pared del tubo del ●: 3-16m m
Anchura de la barra plana del ●: 12-150m m
Grueso de la barra plana del ●: 3-16m m
Longitud del ● del panel del tubo: según tamaño del taller
Anchura máxima del ● del panel del tubo: 1600m m
Material del ● del tubo y de la barra plana: acero de carbono o acero de aleación





3. Parámetro técnico


Altura del ● del rodillo: 865m m
Diámetro de alambre de soldadura del ●: φ1.6-φ2mm,
Velocidad de alimentación del alambre de soldadura del ●: 1-20m/min
Carrete del alambre de soldadura del ●: 4pcs, 150kg/pc
Velocidad de alimentación del ●: 0.5-2.0m/min ajustable
Aire comprimido del ●: 5-6bar
Antorcha del ●: 2 sopletes del grupo (4 sistemas), 2 dejados y 2 sopletes en lado derecho, cada grupo pueden moverse desde centro a la izquierda hasta que 800m m, la distancia de 2 antorchas en cada grupo es 30m m, ángulo de antorchas y el tubo es el 90°
El ● que el movimiento de la antorcha en vertical es 100m m, movimiento que ajusta adicional es a mano 40m m. Es conveniente para soldar con autógena diverso tamaño de los paneles del tubo
Fuente de energía de la soldadura de la SIERRA del ●:
    - modelo: DC-600 (los E.E.U.U. Lincoln)
    - potencia de entrada: 220V /380V/ 440V/30HZ/50HZ/60HZ
    - salida: 600A/44V/100%, 680A/44V/el 60%
    - moneda de la entrada cuando salida nominal: 116A/67A/58A
    - gama de la salida: 70-850A, 13-44V (voltaje constante), 90-850A, 24-42V (corriente constante)
    - dimensión: 781*565*965m m
    - peso neto: 237Kg
    - modelo de la cabeza del alimentador del alambre: NA-3SF (los E.E.U.U. Lincoln)
    - velocidad de alimentación del alambre: 0-20000mm/min
    - diámetro de alambre de soldadura: φ2mm, φ1.6mm (opcional)
Sistema de la recuperación del flujo del ●:
    - modelo: ZH-5
    - motor: 5.5KW
    - precalientamiento: 2KW
    - memoria del flujo: 260 litros
    - temperatura de calefacción: 0℃-200℃
Sistema de control del ●:
    - incluyendo la pantalla táctil, PLC, módulo del intercambio de AD/DA, sistema servo de la CA
    - transformador de aislamiento: 380V/220V





4. Otros requisitos


Estructura de alimentación del ●: la velocidad de alimentación es síncrona con la velocidad de la soldadura, de que es 0.5-2.0m/min ajustable. AXIS se puede caber una variedad de rodillo en el tubo antedicho de las especificaciones con el cepo neumático.
Sistemas del ● dos del lado que afianzan mecanismos con abrazadera: por el centro al lateral el movimiento es cerca de 0-800m m, el mismo movimiento que se fue/el asiento correcto .the del rodillo las ruedas posteriores con los dispositivos neumáticos, el perno adaptado al rodillo de la sobretensión del tubo antedicho de las especificaciones, la parte posterior del rodillo de fijación con abrazadera lateral puede calibrar la curva lateral, el movimiento del rodillo de fijación con abrazadera lateral con el cilindro, ajustar cuyo con manualmente.
El objeto del ● puede estar en la esquina.
Dispositivo de reciclaje del flujo del ●: cada antorcha del grupo se debe equipar del dispositivo de reciclaje del flujo, la tolva del polvo de flujo con el flujo de sequía, que se tome en las piezas que se soldarán con autógena, inhalación en el tubo del flujo de soldadura después de soldar con autógena como reciclando. la succión de la máquina de la succión del polvo debe ser suficiente, el tubo del flujo debe tener suficiente capacidad de asegurar la soldadura normal. cuál se debe acompañar una calefacción del aparato y del uniforme de la calefacción, control de la temperatura automáticamente, la temperatura de calefacción está entre el ℃ 0-200.
el ● Alambre-ayudó a las instituciones: la velocidad de alimentación auxiliar del alambre es mayores 3 épocas que velocidad de alimentación.
Velocidad de la soldadura del ●: la velocidad de la soldadura y la soldadura en la soldadura pueden ser la gama ajustada 0-2.0m/min de la instalación, cada soldadora con el velocímetro o un indicador digital.





5. Modelo del equipo



No.

Nombre

Cantidad

Observación

1

Rueda de elevación inferior de la barra plana

4 sistemas

2

Rueda acuciante superior de la barra plana

2 sistemas

3

Cojines de elevación inferiores de la rueda de la barra plana

4 sistemas

 /





6. Alcance de la fuente



No.

Equipo

Modelo

Marca

Cantidad

1

Máquina principal

PPH-1600*4

FSM

1 sistema

2

Poder de la soldadura

DC-600

Los E.E.U.U. Lincoln

4 sistemas

3

Sistema de la recuperación del flujo

ZH-5

Wujiang

1 sistema

4

Regulador de alimentación del alambre

NA-3SF

 Los E.E.U.U. Lincoln

4 sistemas

5

Antorchas

600A

China

4 sistemas

6

Escalera y accesorio



FSM

1 sistema

7

Iluminación

40W

Philip

5 sistemas





7. Recambios y herramientas



No.

Nombre

Especificación

Cantidad

1

Estante de la alimentación del alambre

φ2.0mm o φ1.6mm

1 sistema

2

Extremidad del contacto

M6/φ2.0mm o M6/φ1.6mm

20 PC

3

Engrasador



1 PC

4

Llave inglesa

9 PC

1 sistema

5

Llave inglesa del mono

8"

1

6

Pinzas diagonales del corte

6"

1

7

Destornillador

4" - forma

1

8

Destornillador

4" + forma

9

Regla

150m m

10

Caja de herramientas plástica

200*200*400m m







Transportadores de entrada y de la salida para la soldadora del panel de pared de la membrana





Usted podría comprarla directamente o producirla según nuestros dibujos.





Busque por favor Luk Mankai en YouTube si usted quiere ver el proceso de la soldadura.

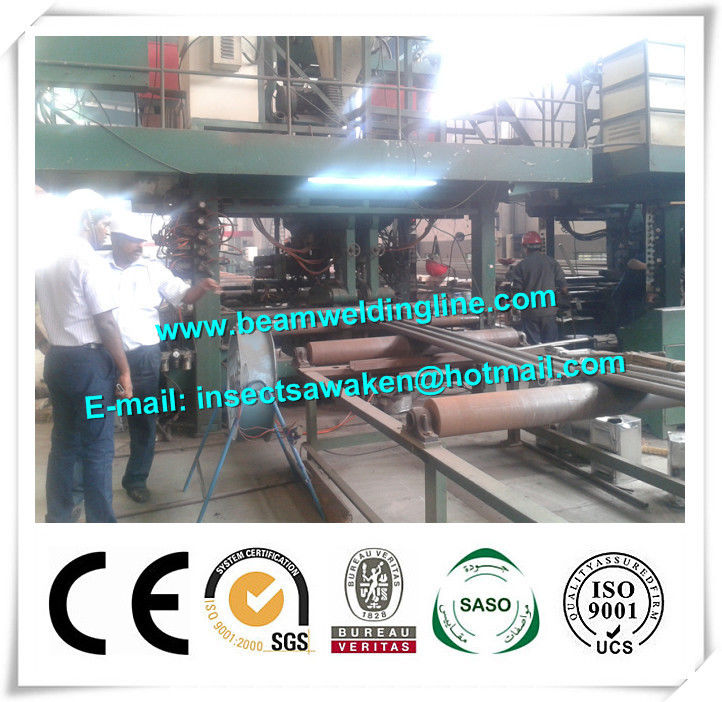

soldadora orbital del tubo de 1600m m, máquina de la soldadura al arco sumergida 0





soldadora orbital del tubo de 1600m m, máquina de la soldadura al arco sumergida 1

Área de entrada del tubo y del panel





Tubo del ● fuera del diámetro: φ22-φ89mm

Grueso de pared del tubo del ●: 3-16m m

Anchura de la barra plana del ●: 12-150m m

Grueso de la barra plana del ●: 3-16m m

Soplete del ●: 4 unidades (SIERRA)

Anchura máxima del ● del panel del tubo: 1600m m
