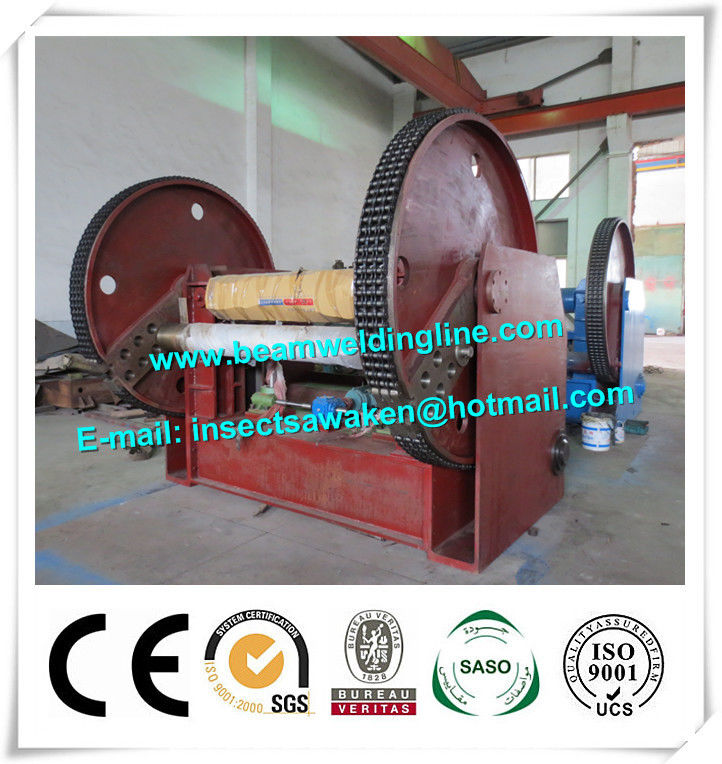

Soldadora orbital del tubo de la caldera industrial mecánica para el panel de pared
| Lugar de origen | China |
|---|---|
| Nombre de la marca | Friendship Machinery |
| Certificación | CE, ISO |
| Número de modelo | Serie de ZZ |
| Cantidad de orden mínima | 1 set |
| Detalles de empaquetado | paquete estándar |
| Tiempo de entrega | 30 días laborables después de la señal |
Datos del producto
| Anchura del panel del tubo | 1600m | Método conducido | Tipo mecánico |
|---|---|---|---|
| Ángulo de plegado máximo | 150 grados | Poder de doblez | 2tons |
| Alta luz | Máquina del apresto del tubo,dobladora de la tubería de acero |
||
Descripción de producto
Soldadora industrial mecánica del panel de la membrana de la caldera para el panel de pared
1. Parámetros técnicos
|
No. |
Artículo |
Especificación |
|
1 |
Diámetro del tubo |
φ28-φ63.5mm |
|
2 |
Anchura máxima del panel del tubo |
1600m m |
|
3 |
Poder máximo de la abrazadera |
2 T |
|
4 |
El ángulo de plegado más grande |
α = ° 150 |
|
5 |
Radio de curva |
R = 180-450m m |
|
6 |
Velocidad de doblez |
≈ 0.26r/min |
|
7 |
Motor |
7.5kw |
2. Sistema de control
La pantalla táctil, PLC, quita el interruptor de control. Doblando el panel soldado con autógena del tubo en el tamaño requerido, motor como poder, con las ventajas de la estructura simple, comodidad de uso.
3. Composición del equipo
Los componentes mecánicos del ● son cuerpo de máquina compuesto, sistema de doblez mecánico conducido del sistema.
El cuerpo principal del ● es estructura de acero soldada con autógena, moderada por el horno grande para quitar fuerza.
El diseño del ● y hace según el estándar nacional de China, para asegurar durabilidad de la máquina.
El acero de la buena calidad del uso del ● trató de forzar, apagado después de procesar, hace que la máquina tiene bastante rigidez y dureza.
El sistema de control eléctrico del ● se compone de la pantalla táctil, PLC, teledirigido y así sucesivamente.
El ángulo actual de la demostración de la pantalla táctil del ●, puede fijar ángulo de plegado. El ángulo es controlado por el PLC, se asegura de alcance de doblez de la exactitud 0,1 grados.
4. Molde y accesorio (el comprador tiene que comprar por separado)
|
No. |
Nombre |
Q'ty |
|
1 |
dados de doblez del tubo |
1set |
|
2 |
rodillo |
1set |
|
3 |
Estante del rodillo del panel |
1set |
5. Alcance de la fuente
|
No. |
Nombre |
Modelo |
Q'ty |
|
1 |
Máquina principal |
ZZCPJ1600-S |
1set |
|
2 |
Sistema motorizado de la abrazadera |
|
1 sistema |
|
3 |
Panel de control |
|
1 PC |
|
4 |
Teledirigido |
|
1pc |
