Pequeño tubo que exprime la soldadora del panel de la membrana de la máquina para el tubo de la caldera
Diámetro del tubo del apresto | 32-76m m | Grueso del tubo del apresto | 3-12.7m m |
---|---|---|---|
radio de curva antes de exprimir | 1.5d | radio de curva después de exprimir | 0.6-1.2D |
Alta luz | Máquina del apresto del tubo,dobladora de la tubería de acero |

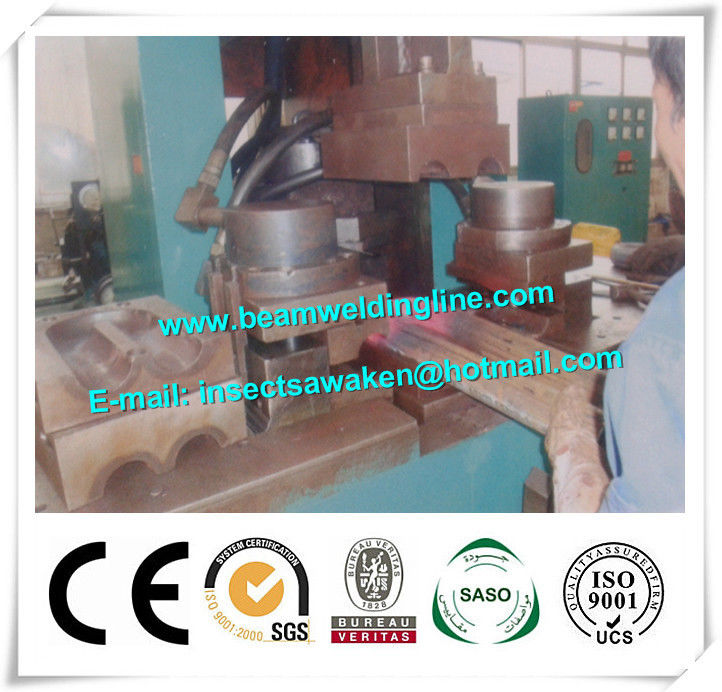

Pequeña soldadora del panel de la membrana de la máquina del apresto del tubo para el tubo de la caldera
1. Modelo
El ● este equipo se diseña simplemente como C y tiene 9 cilindros del aceite para la impulsión hidráulica.
● se utiliza para exprimir y para calibrar el pequeño codo heated en el mismo nivel. Un 180°elbow calificado de Φ=76mm thickness=12.7mm R=1.5D puede ser apretón a R=0.6D y alcanzar el requisito técnico.
2. Detalle técnico
Diámetro del tubo del ●: D=Φ32-Φ76mm
Grueso del tubo del ●: 3-12.7m m
● el radio de curva del codo 180° antes de exprimir: R=1.5D
● el radio de curva del codo 180° después de exprimir: R= (0.6-1.2) D
● la distancia abierta máxima de la abrazadera hecha: L=400mm
Presión del apretón del ●: F= 45t
Presión de la calibración del ●: F=120t
Presión del sistema hydráulico del ●: N=16Mpa
Poder de la bomba del ●: N=18.5kw
3. Constituya
El marco el C del ● (cama del torno), tiene cilindro del aceite nueve, transmisión hidráulica
Cilindro maximum180t de la calibración del ●
Cilindro de la presión trasera del ●
Mecanismo izquierdo y derecho del apretón del ●
● arriba/abajo del modo inferior calibrado por la diapositiva
El ● utiliza principalmente el control del PLC, control de calefacción en el mismo panel, operación simple, porcentaje de averías bajo. Utilice el sensor para probar exprimir distancia
4. Piezas suministradas
No. |
Nombre |
Modelo |
Q'ty |
1 |
Máquina principal |
ZZSRJZJ |
1 |
2 |
Horno de inducción |
|
1 |
3 |
Sistema de la refrigeración por agua |
|
1 |
4 |
Sistema hydráulico |
|
1 |
5 |
Molde |
El cliente proporciona tamaño |
1 |
6 |
Panel de control |
|
1 |
7 |
Tabla de operación |
|
1 |
