Fresadora de cara del extremo del haz de la serie H de DX/fresadora 1200X1500 milímetro de la superficie

Lugar de origen China
Nombre de la marca Friendship Machinery
Certificación CE, ISO
Número de modelo Serie de DX
Cantidad de orden mínima 1 set
Detalles de empaquetado paquete estándar
Tiempo de entrega 30 días laborables después de la señal
Datos del producto
Alta luz

fresadora CNC

,

Línea soldada con autógena del haz de H

Deja un mensaje
Descripción de producto

Fresadora de cara del extremo del haz de la serie H de DX/fresadora 1200*1500m m de la superficie





1. Principio de la estructura


        La fresadora modelo de cara del extremo DX1215 se compone del cuerpo de máquina, de la tabla de desplazamiento, de la columna del soporte, elevando la tabla, el mecanismo de alimentación horizontal, el mecanismo de elevación, el sistema de control eléctrico etc.
La tabla de funcionamiento hidráulica se compone de dos tablas de funcionamiento, el asiento acuciante dos el asiento de colocación, dos, y una estación hidráulica.


        El cuerpo de máquina está de estructura de la soldadura, tratamiento del recocido. Tiene la característica de la deformación de intensidad alta, pequeña. El carril del cuerpo de máquina, uno es el carril del rectángulo que tiene capacidad grande, y uno es el V-tipo carril que tiene alta precisión. La grada es la restricción del acero de bastidor que tiene buena resistencia de desgaste. El carril del cuerpo del carril y de máquina de la grada tiene buena precisión de la cooperación después de moler.





2. Datos técnicos


Tamaño de trabajo del ●: 1200*1500m m
Velocidad de torneado principal principal del eje del ● que muele: 80-400r/min
El ● estira hacia fuera longitud del eje principal: 80m m
Diámetro del cortador del ●: φ125mm
Poder del motor del ● que muele: 5.5kw
Velocidad de alimentación horizontal del ●: 54.8-548mm/min
Velocidad horizontal de la rápido-vuelta del ●: 822mm/min
Poder horizontal del motor de alimentación del ●: 3kw/4kw (doble-velocidad)
Velocidad de alimentación vertical del ●: 53-530mm/min
velocidad de Rápido-elevación del ●: 530mm/min
Poder vertical del motor de alimentación del ●: 1.5kw





3. Funcionamiento


El ● la máquina consiste en principalmente el facer, la columna de la elevación, la mesa de trabajo, la cama, la unidad de alimentación mecánica, el sistema de control eléctrico, la unidad del carril-guardia y las herramientas que muelen.
El ● que la cama está soldando con autógena la estructura, recocida después de soldar con autógena, él tiene ligero, de intensidad alta, poca deformación, estructura razonable y buena tecnología
El Facer del ● es tipo de TX-32A, de estructura razonable, de funcionamiento confiable, de gama de velocidad extensa, de buena rigidez, de eficacia de poco ruido, alta y de operación conveniente
La mesa de trabajo del ● se forja en la forma, componiendo en resbalar-pares con la cama, en cuanto a sus carriles, uno es la rectangular-sección, otra V-sección, con capacidad de cargamento grande y la alta precisión rectora, también con la buena condición de la lubricación, mesa de trabajo se conduce con el sistema de transmisión mecánico a través de la nuez del ventaja-tornillo de la forma cónica, con movimientos de rápido-PARA, trabajo-PARA y el rápido-retratamiento, facer está instalada en la mesa de trabajo, que muele el objeto, lo reajusta y lo eleva debajo de conducido de la mesa de trabajo, ciclo de la mesa de trabajo se observa vía sistema de transmisión mecánico y sistema de control eléctrico, y se puede controlar a mano
El carril del ● que guarda la unidad tiene el buen aislamiento, la buena radiación y larga vida, él es de estructura cada vez más pequeña, allí es pío-agujero en la guardar-capilla fija, a través de la cual la lubricación y la limpieza del carril pueden ser observadas, aceite puede ser aplicado sobre el carril, una placa de la mini-cubierta se utiliza para cubrir el agujero
Sistema de transmisión mecánico del ●:
dirección horizontal del A.: hacia adelante y atrás el movimiento de la mesa de trabajo, se logra con el eje en la caja de alimentación, a través de los pares del ventaja-tornillo de la forma cónica y del soporte, verticales
dirección del B.: el carro se eleva con el eje en la caja de engranajes, a través de pares de la transmisión del ventaja-tornillo de la forma cónica
El ● los facers usados en esta máquina es facer superficial estándar, facer que el material principal puede ser cambio a la cuchilla de la duro-aleación
● para que afianza y que coloca el objeto con abrazadera, esta máquina con el clamper del objeto de 2 sistemas (mesa de trabajo hidráulica)





4. Gama y componentes de la fuente


Columna de la elevación del ●: 1 determinado (facer incluyendo TX32, elevando el carro, elevando la columna, el contrapeso, elevando la unidad de transmisión)
Montaje de la cama del torno del ●: 1 determinado (diapositiva-tabla incluyendo, cama de la máquina, reductor del motor de alimentación, ventaja-tornillo de alimentación)
Sistema eléctrico del ●: 1 determinado (caja de control incluyendo, actúa el panel, el inversor etc. del A.C.)
Facer que muele del ●: 1 determinado (facer superficial estándar incluyendo φ125, cuchilla)
Accesorios del ● con la máquina: 1set (tirón-barra incluyendo del facer, herramientas apropiadas del cortador, engranaje del intercambio que muele)
Clamper del objeto del ●: 2 sistemas (cilindro incluyendo del aceite, estante de la mesa de trabajo, base del cilindro del aceite)
Estación de la pompa hydráulica del ●: 1 sistema
Recambio del ● con la máquina: 1set (2 pedazos incluyendo del fusible, 2 pedazos del botón)





5. Documento técnico


Manual de la operación del ● (dibujo eléctrico del principio, dibujo hidráulico del principio y dibujo de fundación etc.)
Lista de embalaje del ●
Manual operativo principal que muele del ●
Manual hidráulico de la operación de la estación del ●




6. Piezas preparadas por el comprador


Fundación del ● (el papel del diagrama será proporcionado por el vendedor)
Perno de fundación del ● y perno de extensión



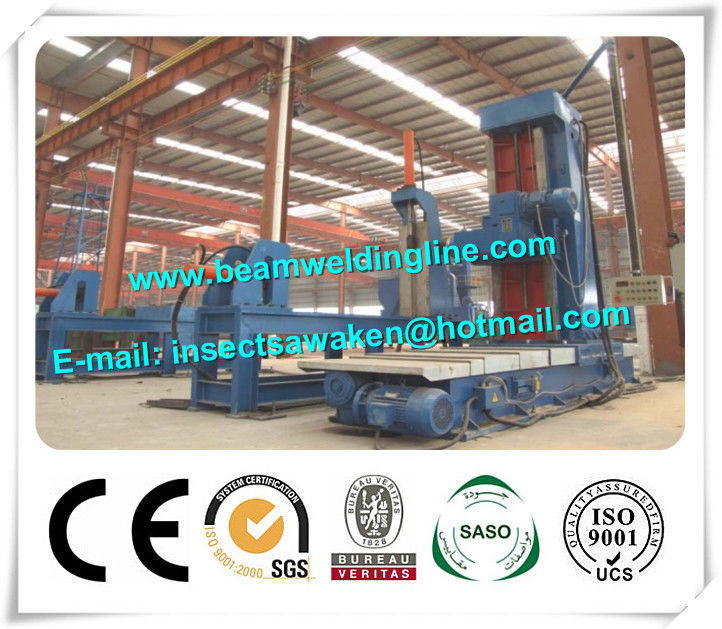

Fresadora de cara del extremo del haz de la serie H de DX/fresadora 1200X1500 milímetro de la superficie 0



Fresadora de cara del extremo del haz de H - demostración de la estructura
