Máquina de junta del haz automático de H, haz de H que endereza el CE/ISO de la máquina
Alta luz | Máquina de la asamblea del haz de H,Equipo de la soldadura al arco sumergida |
---|

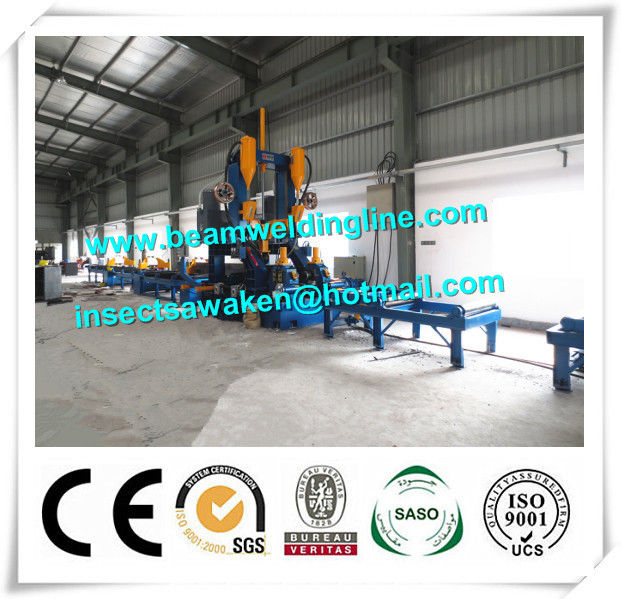

Máquina de junta del haz automático de H, haz de H que endereza el CE/ISO de la máquina
1. Principio fundamental de la estructura y de funcionamiento
El equipo consiste en principalmente el rodillo y el dispositivo de la centro-alineación, el rodillo del transportador de la salida, la máquina principal, el sistema hydráulico, la caja de control eléctrica etc. del transportador de la entrada. La máquina principal consiste en la columna izquierda, derecha, el reborde y el cepo de la web, estructura del pórtico, cepo superior, cepo auxiliar de la web, presionando el dispositivo de la rueda, la derecha y dispositivo del soplete, sistema izquierdos de la recuperación del flujo, enderezando la unidad etc.
La junta y la colocación en los rebordes y web deben ser alcanzadas en dos secciones: en primer lugar el dispositivo automático de la centro-alineación en el rodillo del transportador de la entrada por separado pre a fijar la posición del reborde, web. Cuando el reborde y la web que necesitan a la asamblea serán transportados por separado llegan al bloque de colocación principal de la máquina, entonces cada los cepos de colocación en la máquina principal para afianzar con abrazadera en la web y el reborde.
En el cepo principal de la estructura del pórtico de la máquina, allí está presionando y, en el cual está presionando el rodillo que está en la misma cara vertical al rodillo principal de la transmisión. Cuando ensancha el rodillo acuciante que aprieta para hacer un borde más bajo de la web para tocar contra firmemente encendido. En el borde delantero de presionar el rodillo y debajo del más bajo del reborde hay un bloque para arriba-acuciante, si el reborde no es plano, para guardar el reborde y la web está entrando en contacto con contra en uno a firmemente en el lugar de la soldadura, después puede comenzar en este bloque para arriba-acuciante al alzamiento encima del reborde para hacer que la soldadura de junta coloca firmemente entra en contacto con. Entonces comience en el dispositivo de transmisión principal de la máquina, después el motor principal conducirá la rueda principal del balanceo de la transmisión para girar vía el trabajo de la caja de cambios cicloide de la rueda y de la unidad universal del acoplamiento, realizar el movimiento del objeto, y de la cooperación el trabajo del dispositivo del soplete en dos lados en la estructura de caja, y así como el trabajo de enderezar la unidad delante de la máquina principal para acabar la junta, la soldadura y enderezarse en el haz después de soldar con autógena. Para ajustar en el dispositivo de la conversión de frecuencia puede realizar el movimiento variable de la velocidad del objeto.
2. Técnico principal
No. | Artículo | Especificación |
1 | Altura de la web | 200-1800m m |
2 | Grueso de la web | 6-30 milímetros |
3 | Anchura del reborde | 200-1000m m |
4 | Grueso del reborde | 6-40m m |
5 | Longitud del haz de H | 4000-15000m m |
6 | Velocidad de trabajo | 200-1000mm/min |
7 | Rodillo del transportador | total 24000m m |
8 | método de la Centro-alineación | Hidráulico + mecánico |
9 | Tipo de la soldadura | Soldadura transversal del prendedero |
10 | Poder mecánico |
14.5KW (no incluyendo fuente de energía de la soldadura) |
11 | Control de velocidad | Control del inversor de la CA |
