Línea de soldadura automática de la máquina de la asamblea del haz de la estrella motor potente
Alta luz | Línea soldada con autógena del haz de H,Equipo de la soldadura al arco sumergida |
---|

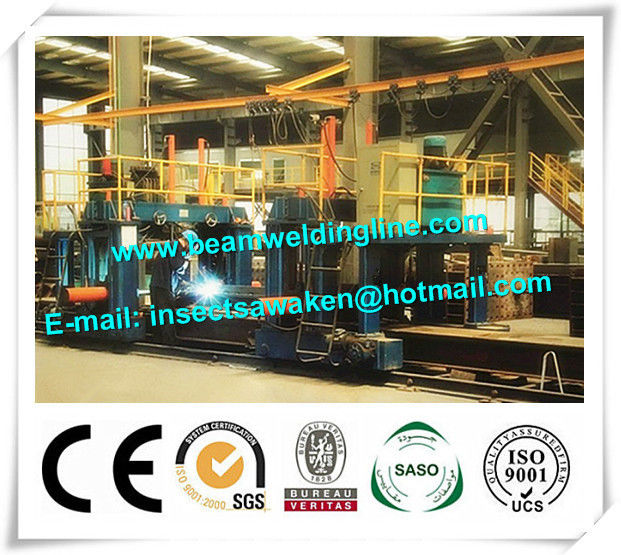

Línea de soldadura automática de la máquina de la asamblea del haz de la estrella motor potente
Se utiliza a montar el haz de la estrella (1 haz incluyendo de la PC H y haz de 2 PC T), durante el haz del procedimiento de montaje H será fijo en la mesa de trabajo, 2 PC que el haz de T en el lado conectará la tela del haz principal de H, cerrando el bloque (apoye el haz de T) será hecho por adelantado para caber las diversas alturas, los cilindros superiores y los cilindros laterales en el marco principal presionarán por separado la tela del haz de T y del reborde del haz de T, y entonces el trabajador puede junta manual.
Necesita generalmente la máquina de junta del haz de la estrella de dos sistemas trabajar junto, afianzarán con abrazadera y conectar el haz de T con el haz de H y entonces el trabajador manaul assmebling en el medio de la máquina de dos sistemas para conseguir un haz acabado de la estrella.
2. Parámetro técnico
Tamaño del haz de la estrella del ●: 200*200 hasta 1500*1500m m
Gama del grueso del ●: 6-50m m
Longitud del haz de la estrella del ●: 3000-12000m m
Velocidad móvil del marco del ●: 0.4-4.0m/min
Presión del sistema hydráulico del ●: 14Mpa
Presión izquierda y derecha del cilindro del ●: 30T
Movimiento izquierdo y derecho del cilindro del ●: 500m m
Presión superior del cilindro del ●: 2T
Movimiento superior del cilindro del ●: 600m m
Motor móvil del ●: 1.5KW * 2
Motor de la bomba de aceite del ●: 7.5KW
