Detalles del producto
Lugar de origen: CHÍA
Nombre de la marca: FRIENDSHIP MACHINERY
Certificación: CE, ISO
Número de modelo: WC67Y
Pago y términos de envío
Cantidad de orden mínima: 1
Detalles de empaquetado: Pakcing estándar
Tiempo de entrega: 30 días hábiles
Capacidad de la fuente: 5-10 sistemas por mes
Sistema del NC: |
E21 |
Material de placa: |
T8 |
Motor principal: |
Jiangsu Hengli |
Componentes eléctricos principales: |
Siemens o schneider |
Sellos: |
Valqua, Japón |
Bomba hidráulica: |
De alta tecnología |
Sistema del NC: |
E21 |
Material de placa: |
T8 |
Motor principal: |
Jiangsu Hengli |
Componentes eléctricos principales: |
Siemens o schneider |
Sellos: |
Valqua, Japón |
Bomba hidráulica: |
De alta tecnología |

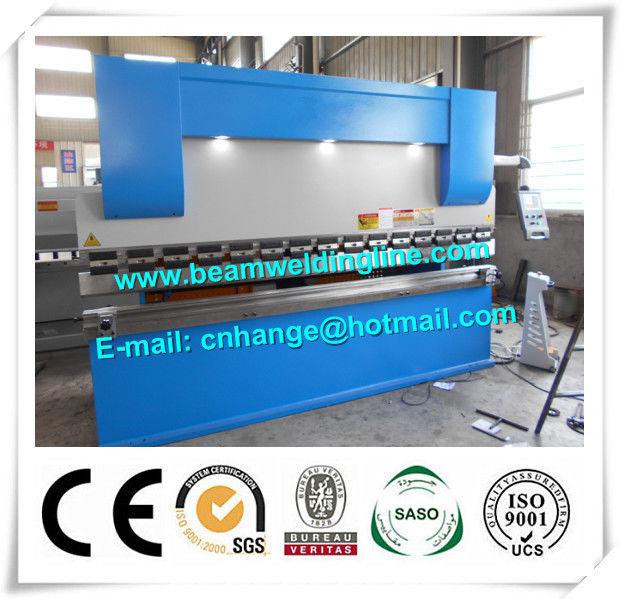

Freno y dobladora 80T de la prensa hidráulica del NC usados en la placa de acero
Máquina del freno de la prensa hidráulica de WC67Y- 80T/2500
1. Parámetros técnicos
| Modelo | Unidades | WC67Y-80T/2500 | |
| Grueso de doblez del máximo | milímetro | 5 | |
| La fuerza doblada de la hoja de acero | N/mm2 | 450 | |
| Presión nominal | kN | 800 | |
| Longitud de la mesa de trabajo | milímetro | 2500 | |
| La distancia entre los montantes | milímetro | 2020 | |
| Profundidad de la garganta | milímetro | 320 | |
| Movimiento del Ram | milímetro | 120 | |
| Altura de la abertura máxima entre la mesa de trabajo y el espolón | milímetro | 380 | |
| Bomba de engranaje | Modelo | / | CP0-16-P-10R |
| Flujo | L/min | 16 | |
| Presión | Mpa | 31,5 | |
| Velocidad del Ram | Descargado | mm/s | 60 |
| Trabajo | mm/s | 8 | |
| Vuelta | mm/s | 70 | |
| Presión de funcionamiento del sistema hydráulico | Mpa | 26 | |
| Poder del motor principal | kilovatio | 7,5 | |
3. La estructura principal del dispositivo
Sistema síncrono del ●
El sistema síncrono de este dispositivo consiste en la torsión axial, brazo oscilante. La estructura es simple, capacidad es estable y confiable, con alta exactitud síncrona, después de ajuste la velocidad de bloque mecánica por la caja de engranajes del motor, las exhibiciones del sistema de control el valor.
Sistema de transmisión del ●
Para adopta el tornillo de la bola de la alta precisión y el carril de guía, con la colocación de la repetición de la alta exactitud, la velocidad rápida, y la larga vida.
Molde del ●
Normalmente, los moldes cortos en forma seccional se utilizan para empalmar para la longitud deseada con la alta precisión, la capacidad de intercambio fina, y la conveniencia para desmontar y la instalación. Particularmente, la sección de conexión al superior muere se equipa de la unidad de regulación de la cuña-forma, que, como remuneración, puede aumentar la precisión del trabajo de los pedazos del trabajo en integral. Los dados más bajos se procesan en diversos V-canales para hacer a operadores selectos convenientemente, y se equipa de más bajo muere el levantarse de la estructura, sólo la necesidad de poner la cadena de elevación del rodillo en el oído de elevación de la diapositiva y más bajo de morir el levantar del oído, encofrado superior flojo para aumentar el resbalador para dar vuelta más bajo muere entonces para seleccionar la superficie de la ubicación del V-canal.
SISTEMA ELÉCTRICO
SISTEMA DEL NC: E21
