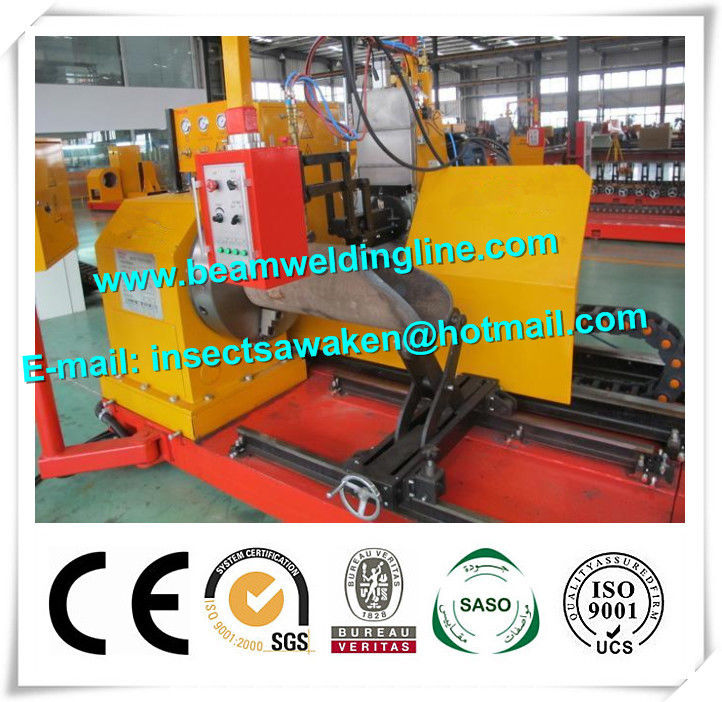

Cortadora del plasma del CNC del perfil del tubo para la construcción, sustancia química
Alta luz | cortadora de llama,Máquina que bisela del tubo |
---|
Cortadora del plasma del CNC del perfil del tubo para la construcción, sustancia química
1. Parámetros técnicos
a. Diámetro del tubo: Φ60-600mm
b. Grueso de pared: 5-50m m (llama) (el plasma depende de la fuente de energía del plasma)
c. Longitud de tubo (máximo): 2000m m
d. Peso del tubo (máximo): 5000kg
e. Tirada compuesta de cuatro gatillos: 1 sistema
- Diámetro interno de la tirada: 200m m
f. Soporte graduado del tubo: 4 grupos
g. Motor servo
- Rotación del eje principal (eje de x): 2KW, 1 sistema
- Transmisión longitudinal: 0.75KW, 1 sistema
- Transmisión del aumento y de la caída: 0.75KW, 1 sistema
- Rotación dejada y correcta de la antorcha: 0.75KW, 1 sistema
- Antorcha delantera y detrás de la rotación: 0.4KW, 1 sistema
h. Regulador biselado del ángulo: sistema 2
- Gama dejada y de ángulo recto del control: 30-150°
- Frente y detrás de la gama del control del ángulo: 30-150°
i. Sistema de control informático: 1 sistema
j. Software del corte del tubo: 1 sistema
k. PC: 1 sistema
- Memoria interna: 128MB
- Disco duro: 40G
l. Caja de mano de la operación: 1 sistema
m. Soplete cortador de llama: 1 sistema
n. Fuente del comprador la fuente de energía del plasma Hypertherm PMAX105
- Profundidad del plasma (POWERMAX105): 0.5-12m m (el corte de borde puede ser hasta 20m m)
o. Transmisión grade-7, engranaje de la precisión CP6, estante el 12m, 1 sistema del eje del soplete cortador x
p. Velocidad del corte, llama: 100-750mm/min
- Plasma (máximo): 3000mm/min
q. Fuente de energía, poder: CA 220V&380v/50HZ
r. Poner a tierra resistencia: ≤3Ω
s. Dimensión exterior (L*W*H): 15400×2200×2500m m
t. Peso total: sobre 6000kg
2. Herramientas para el equipo entero y los recambios
a. Herramienta:
- Llave inglesa interna del hexágono debajo 10m m: 1 sistema
- Llave inglesa especial de la antorcha: PC 1
- Aguja de la extremidad para cortar la boca: 1 sistema
b. Recambios:
- Boca isopiéstica 0#-1# del corte GO2: 1 PC cada uno
- Aro (3/4) “- (1/8)”: 12 PC
3. piezas Fácil-dañadas (no incluidas en la garantía)
No. |
Nombre |
Especificación |
Cantidad |
Observación |
1 |
Manguera del oxígeno |
diámetro: φ10, φ6 |
los 20m |
Llama solamente |
2 |
Manguera del acetileno |
diámetro: φ10, φ6 |
los 20m |
Llama solamente |
3 |
Engranaje |
|
1 |
|
4 |
Arreste del petardeo |
FA5TO |
2 |
Llama solamente |
5 |
Rodamiento de bolitas profundo del surco |
6004-2LS |
8 |
|
6 |
Rodamiento de bolitas profundo del surco |
6204-2LS |
1 |
|
7 |
Rodamiento de bolitas profundo del surco |
61800-2LS |
4 |
|
8 |
Rodamiento de bolitas profundo del surco |
61801-2LS |
1 |
|
9 |
Rodamiento de bolitas profundo del surco |
61802-2LS |
2 |
|
10 |
Rodamiento de bolitas profundo del surco |
61902-2LS |
6 |
|
11 |
Rodamiento de bolitas profundo del surco |
61806-2LS |
2 |
|
12 |
Rodamiento de bolitas angular del contacto |
7204C |
2 |
|
13 |
Antorcha equilibrada de la presión GO2 |
0#-1# |
Cada 1pc |
Llama solamente |
4. Las piezas y el proveedor comprados tubería
No. |
Nombre |
Modelo |
Cantidad |
Proveedor |
1 |
Regulador principal |
PA8000 eje del CNC 5 |
1set |
PA de Alemania |
2 |
Sistema de servo principal de impulsión de eje |
2KW |
1set |
Japonés Mimitsubishi |
3 |
Sistema servo de conducción longitudinal |
750W |
1set |
Japonés Mimitsubishi |
4 |
Arriba y abajo de conducir el sistema servo |
750W |
1set |
Japonés Mimitsubishi |
5 |
Sistema servo de la rotación dejada y correcta de la antorcha |
750W |
1set |
Japonés Mimitsubishi |
6 |
Antorcha delantera y detrás de sistema servo de la rotación |
400W |
1set |
Japonés Mimitsubishi |
7 |
Caja principal del reductor de la impulsión de eje |
|
1set |
Taixing |
8 |
Caja longitudinal del reductor de la impulsión |
PLE80 |
1set |
Alemania NEUGART |
9 |
Arriba y abajo de la caja del reductor de la impulsión |
PLE80 |
1set |
Alemania NEUGART |
10 |
Caja dejada y derecha de la antorcha de la rotación del reductor |
PLFN90 |
1set |
Alemania NEUGART |
11 |
Antorcha delantera y detrás de la caja del reductor de la rotación |
PLE60 |
1set |
Alemania NEUGART |
12 |
Correa síncrona |
|
1set |
|
13 |
Levante el tornillo de la bola de la transmisión |
FFZD25X5-3-P3 |
1set |
Nanjing Gongyi |
14 |
Guía linear de la vida |
SBS25 |
1set |
SBC de Corea |
15 |
Seguimiento de la guía linear |
SBS25 |
1set |
SBC de Corea |
17 |
Cadena de la fricción |
|
1set |
Alemania Igus |
18 |
Electroválvula |
CEME |
|
Italia |
19 |
Válvula de reducción |
|
|
LOS E.E.U.U. Jetway |
20 |
Pararrayos de retroceso |
|
|
LOS E.E.U.U. Jetway |
21 |
Interruptor del aire, contactor de la CA, retransmisión |
|
|
Simens/Schneider |
5. Documento técnico
a. Manual de instrucciones: 1 pedazo
b. Informe de prueba entero de máquina: 1 pedazo
c. Manual de la instalación del carril de guía: 1 pedazo
d. Lista de embalaje: 1 pedazo
e. Certificado: 1 pedazo
f. Dibujo de fundación: 1 pedazo (envíe al cliente después de que el contrato se haga eficaz)
g. Dibujo de fundación: 1 pedazo
La cortadora irregular del tubo del CNC es un equipo especial del corte del tubo que diversas formas se pueden cortar bien a través en los tubos irregulares hacia fuera automáticamente después de entrada de datos vía sistema de control, con el cálculo y la programación innecesarios.
Esta máquina es ampliamente utilizada para el corte de la tubería en industrias tales como construcción, sustancia química, construcción naval, ingeniería de la maquinaria, metalurgia, electricidad etc. |
