Detalles del producto
Lugar de origen: China
Nombre de la marca: FSM
Certificación: CE, ISO
Número de modelo: WS24
Pago y términos de envío
Cantidad de orden mínima: 1
Tiempo de entrega: 30 días hábiles
Capacidad de la fuente: 20 conjuntos por mes
Material del objeto: |
Q235A |
número del rodillo: |
3 o 4 rodillos |
Método de control: |
Caja eléctrica |
función de Pre-doblez: |
Sí |
Material del objeto: |
Q235A |
número del rodillo: |
3 o 4 rodillos |
Método de control: |
Caja eléctrica |
función de Pre-doblez: |
Sí |

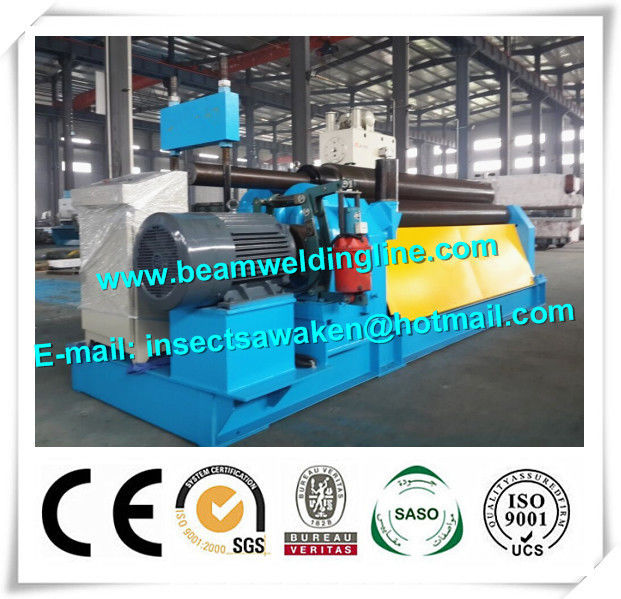

Máquina del CNC que rueda el doblador hidráulico de acero hidráulico de la prensa de batir del perfil de la dobladora de la dobladora
Tubos inoxidables hidráulicos de las tuberías de acero de W24Y y dobladora del balanceo del perfil y de la sección
1. Características
El ● Rolls se endurece y se hace del acero de alta calidad
Los ejes impulsores del ● se endurecen y se muelen con la ayuda doble del rodamiento de rodillos de la forma cónica
La máquina del ● se puede poner en la posición de trabajo horizontal o vertical
Control del pedal del pie el vagar del ● con la parada de emergencia
Rollos laterales hidráulicos de la guía del ángulo del ●
Se accionan los rodillos del ● tres. Calidad europea. Puede ser utilizado en la posición vertical y horizontal
2. Ventajas
Pre-doblez perfectamente completo del ●, enrollado. Principio de funcionamiento: dos abajo rodillos como rodillo impulsor principal. Impulsión adaptada triple, conductor de la baja tensión, consumo de poca intensidad y eficacia alta
El ● el palillo de acero de dos tactos puede permitir la buena calidad de acabado del doblez asimétrico de la sección de la placa. Estructura del sistema del NC, avanzado y compacto con la función completa
El ● la máquina tiene seis tanques de aceite (los dos tanques de aceite grandes, los cuatro pequeños tanques de aceite), y la cabeza está verticalmente. La fuerza de producción dobló perfil con 320Mpa (el máximo)
Posiciones de trabajo horizontales y verticales del ●. Rollos de formación hidráulicos del pellizco doble. Ejes roscados precisión endurecidos. Los rollos laterales ajustables duales de las guías se conducen vía mueble hidráulico hidráulico separado de 3 bobinas más inferiores del motor hacia arriba y hacia abajo
El pre-doblez perfectamente completo del ●, enrollado, rollo calibra. Principio de funcionamiento: dos abajo rodillos como rodillo impulsor principal o los tres rodillos como rodillo impulsor principal con los rodillos fijados y dos superiores del rodillo abajo hacen el movimiento de la para arriba-y-ciudad alrededor de un centro fijado
3. Especificación
| Modelo y espec. | W24S-6 | W24S-16 | W24S-30 | W24S-45 | W24S-75 | W24S-100 | W24S-140 | |
| Módulo de doblez máximo de la sección (cm3) | 6 | 16 | 30 | 45 | 75 | 100 | 140 | |
| Velocidad de doblez (m/min) | 5,5 | 5,5 | 5,5 | 5,5 | 5 | 5 | 5 | |
| límite de la producción del material (MPa) | 245 | 245 | 245 | 245 | 245 | 245 | 245 | |
| doblez interno del acero del ángulo | El corte transversal máximo (milímetros) | 50×5 | 80×8 | 90×10 | 100×10 | 120×12 | 140×16 | 150×16 |
| El diámetro de doblez mínimo (milímetro) | 800 | 1000 | 1200 | 1500 | 2000 | 2500 | 2400 | |
| El corte transversal mínimo (milímetros) | 20×3 | 30×3 | 35×3 | 36×5 | 38×4 | 40×5 | 50×5 | |
| El diámetro de doblez mínimo (milímetro) | 400 | 550 | 560 | 600 | 600 | 720 | 1000 | |
| hacia fuera doblez del acero del ángulo | El corte transversal máximo (milímetros) | 50×5 | 80×8 | 90×10 | 100×10 | 120×12 | 140×16 | 150×16 |
| El diámetro de doblez mínimo (milímetro) | 800 | 1000 | 1100 | 1300 | 1600 | 1800 | 2200 | |
| El corte transversal mínimo (milímetros) | 20×3 | 30×3 | 35×3 | 36×5 | 38×4 | 45×5 | 50×5 | |
| El diámetro de doblez mínimo (milímetro) | 400 | 550 | 500 | 600 | 700 | 760 | 400 | |
| hacia fuera doblez del acero del canal | modelo del acero del canal | 8 | 12 | 16 | 20 | 25 | 28 | 30 |
| El diámetro de doblez mínimo (milímetros) | 600 | 800 | 800 | 1000 | 1100 | 1100 | 1200 | |
| doblez interno del acero del canal | modelo del acero del canal | 8 | 12 | 16 | 20 | 25 | 28 | 30 |
| El radio de doblez mínimo (milímetros) | 700 | 900 | 1000 | 1150 | 1600 | 1700 | 1700 | |
| doblez plano del acero plano | El corte transversal máximo (milímetros) | 100×18 | 150×25 | 180×25 | 200×30 | 220×40 | 250×40 | 280×50 |
| El diámetro de doblez mínimo (milímetro) | 600 | 700 | 800 | 900 | 1000 | 1200 | 1300 | |
| doblez vertical del acero plano | El corte transversal máximo (milímetros) | 50×12 | 75×16 | 90×20 | 100×25 | 110×40 | 120×40 | 150×40 |
| El diámetro de doblez mínimo (milímetro) | 500 | 760 | 800 | 1000 | 1100 | 1300 | 1500 | |
| doblez del tubo redondo | El corte transversal máximo (milímetros) | 42×4 | 76×4.5 | 89×5 | 89×8 | 114×5 | 159×5 | 168×6 |
| El diámetro de doblez mínimo (milímetro) | 500 | 750 | 900 | 900 | 1200 | 2000 | 2000 | |
| doblez de la barra redonda | El corte transversal máximo (milímetros) | 38 | 52 | 62 | 75 | 85 | 90 | 100 |
| El diámetro de doblez mínimo (milímetro) | 450 | 600 | 600 | 800 | 100 | 1100 | 1200 | |
| doblez del tubo cuadrado | El corte transversal máximo (milímetros) | 45×3 | 60×4 | 70×4 | 80×6 | 90×8 | 100×10 | 125×10 |
| El diámetro de doblez mínimo (milímetro) | 750 | 900 | 1000 | 1200 | 1600 | 2000 | 2500 | |
