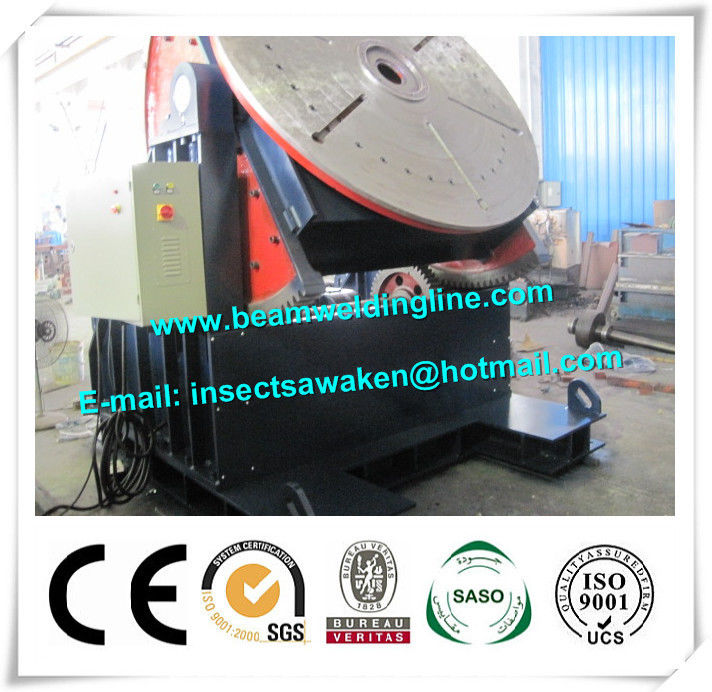

Placa giratoria hecha en casa de la soldadura de la tabla automática de la soldadura al acero, altura ajustable
Lugar de origen | China |
---|---|
Nombre de la marca | Friendship Machinery |
Certificación | CE, ISO |
Número de modelo | Serie del WP |
Cantidad de orden mínima | 1 set |
Precio | USD60,000 |
Detalles de empaquetado | paquete estándar |
Tiempo de entrega | 30 días laborables después de la señal |
Capacidad de la fuente | 30 conjuntos por mes |
Alta luz | Soldadura + manipulador,Posicionador de soldadura + |
---|
Placa giratoria hecha en casa de la soldadura de la tabla automática de la soldadura al acero, altura ajustable
1. Introducción principal
El posicionador de la soldadura también llamó la soldadura del posicionador, posicionador, tabla de la soldadura, tabla de torneado de la soldadura, torno rotatorio, de pies a cabeza posicionador, tabla de torneado de soldadura, tabla giratoria automática de la soldadura, tabla de torneado de la soldadura, posicionador de la soldadura automática, tabla giratoria, tabla de torneado de la soldadura ajustable de la altura, tabla de torneado ajustable, posicionador inclinable de la soldadura, tabla giratoria inclinable, tabla de torneado de la soldadura inclinable.
2. Características principales
El posicionador inclinable automático de la soldadura del ●/la tabla de acero de la soldadura se compone principalmente de unidad rotatoria de la mesa de trabajo y de unidad inclinable. Con la mesa de trabajo que levanta, inclinando y girando, el objeto fijado en la mesa de trabajo se puede colocar a la posición ideal para soldar con autógena y la asamblea.
El posicionador inclinable automático de la soldadura del ●/la serie de acero de la tabla de la soldadura puede dividir en el tipo inclinable lateral, de pies a cabeza tipo rotatorio, residuos de mezcla del head& que levanta el tipo rotatorio, tipo inclinable del residuos de mezcla del head&, tipo rotatorio posicionador del doble. El posicionador puede trabajar con el auge del column& de la soldadura para realizar el centro de soldadura automático del propósito especial. Como periférico del robot, puede también trabajar con el robot para realizar la soldadura automática.
El posicionador inclinable automático de la soldadura del ●/la tabla de acero de la soldadura puede inclinando de 0-120°, girando 360° por VFD.
● que podemos diseñar y modificar los posicionadores para requisitos particulares que acuerdan el procedimiento del objeto y de la soldadura de los clientes.
3. Especificación técnica
Modelo |
ZHBJ-12 |
ZHBJ-30 |
ZHBJ-50 |
ZHBJ-100 |
ZHBJ-150 |
ZHBJ-200 |
Cargamento clasificado |
1200kg |
3000kg |
5000kg |
10000kg |
15000kg |
20000kg |
Diámetro de la mesa de trabajo |
φ1200mm |
φ1400mm |
φ1500mm |
φ1800mm |
φ2000mm |
φ2200mm |
Velocidad giratoria |
0.11-1.1rpm |
0.11-1.1rpm |
0.09-0.9rpm |
0.03-0.3rpm |
0.03-0.3rpm |
0.03-0.3rpm |
Vuelco de velocidad |
0.4rpm |
0.23rpm |
0.2rpm |
0.14rpm |
0.14rpm |
0.14rpm |
Vuelco de ángulo |
0°-120° |
0°-120° |
0°-120° |
0°-120° |
0°-120° |
0°-120° |
Poder giratorio del motor |
0.75kw |
1.5kw |
2.2kw |
3kw |
4kw |
5.5kw |
Vuelco de poder del motor |
1.5kw |
2.2kw |
3kw |
4kw |
5.5kw |
7.5kw |
Distancia máxima de la excentricidad |
200m m |
200m m |
200m m |
200m m |
200m m |
200m m |
Distancia de centro de la gravedad máxima |
250m m |
300m m |
300m m |
400m m |
500m m |
600m m |
Cantidad de la ranura de la mesa de trabajo T |
6 |
6 |
6 |
6 |
6 |
6 |
4. Indystry usado
Recipientes del reactor del ●
Industrias fabriles del tubo del ●
Fabricación de la energía eólica del ●
Fabricación del tanque de almacenamiento de la sustancia química y de combustible del ●
● cualquier trabajo cilíndrico pesado
|
La rotación adopta el inversor de la gama grande y buena de la estabilidad que hacen el objeto en la posición perfecta para soldar con autógena. La mesa de trabajo es inclinada por el motor para hacer la posición exacta y confiable. La placa giratoria de la soldadura de la buena calidad con cualquier capacidad hace el objeto en la posición perfecta para soldar con autógena. La mesa de trabajo adopta velocidad de la conversión de frecuencia de la CA, la gama grande y la precisión variable del velocidad y alta para soldar con autógena en la posición necesaria. La placa giratoria de la soldadura mejora calidad y productividad de la soldadura y disminuye el trabajo de la soldadura. |
