Mesa rotatoria automática de la soldadora/posicionador de la placa giratoria del piso
1. Descripción del equipo

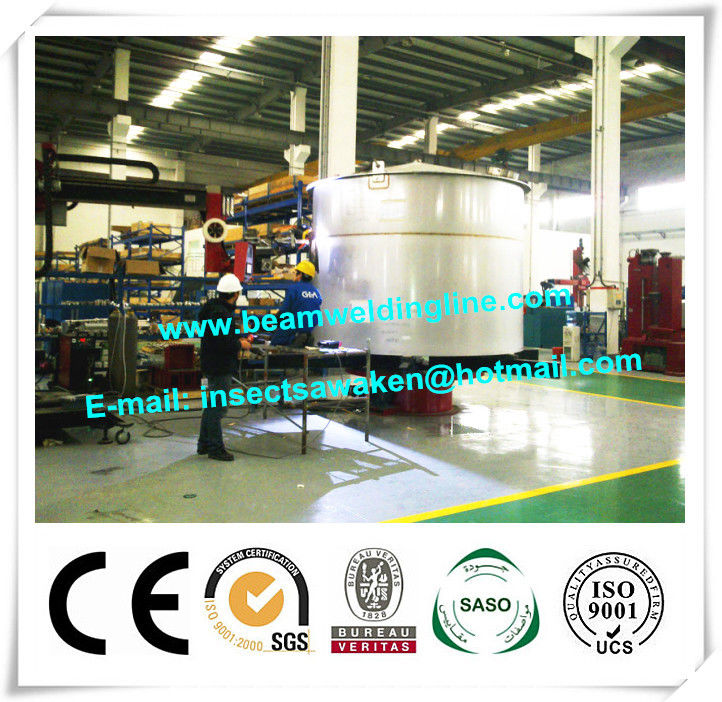

El posicionador de la placa giratoria del piso es una clase de equipo que puede hacer que el trabajo da vuelta al ° alrededor 360 en la dirección horizontal. Da vuelta infinito con práctico y confiable, y da vuelta suavemente y alcance aplicable, y la operación es etc simple, y es la típica del equipo auxiliar en curso de proceso de la soldadura. Puede también ser ampliamente utilizada para el corte, moliendo, asamblea, especialmente conveniente para que el objeto más grande dé vuelta alrededor, y es una del equipo ideal para mejorar el grado de automatización y de eficacia.
2. Especificación técnica
Peso de la carga máxima del ●: 3000kg
Diámetro de la tabla del ●: φ2000mm
Forma de la conexión de la tabla del ●: M24×6 (T-ranura)
Velocidad rotatoria del ●: 0.1-1rpm
Poder rotatorio del motor del ●: 1.5kw
Altura del ● sobre la tierra: 540m m
3. Teoría de la estructura
Este equipo se compone principalmente del bastidor, de la tabla, del mecanismo del oscilación, del dispositivo conductor y del control eléctrico etc.
Capítulo, tabla: el marco es la soldadura de la forma de la caja. El capítulo y la tabla son todo estructura soldada con autógena, tal como requisito de la fuerza según la soldadura, y después de que soldó con autógena el tratamiento térmico del recocido fueran realizados, se libran de la tensión de la soldadura y deformación con eficacia de la prevención del proceso. El Mesa tiene barra concéntrica, facilita el objeto como la prueba patrón para la referencia. Todas las juntas soldadas con autógena presionan la junta soldada con autógena de la fuerza uniforme para continuar la soldadura, y después de soldar con autógena el tratamiento térmico del recocido se realizan. La tabla tiene regla concéntrica para facilitar la referencia como la prueba patrón.
Mecanismo del oscilación: el mecanismo del oscilación está situado entre el marco y la tabla, y se compone principalmente del reductor de velocidad, del motor, del etc. que lleva rotatorio. El motor adopta marca nacional, estable y confiable. El reductor adapta el reductor doble del engranaje de gusano, con la función de autoretención y un esfuerzo de torsión más grande de la salida. El mecanismo rotatorio es conducido por el motor, a través del reductor para retrasar, y las impulsiones de eje de salida el banco de trabajo detrás otra vez. La velocidad de torneado también se puede hacer de velocidad stepless de la conversión, haciendo la tabla en el rango de 10 veces de la velocidad variable, de resolver los diversos tamaños del objeto.
El objeto en el proceso de la soldadura con el cable de toma de tierra se debe conectar con el dispositivo conductor directamente, y el dispositivo conductor se debe conectar con la tabla, para asegurarse de que el progreso entero de la soldadura puede formar el lazo constantemente. El dispositivo conductor es el transporte conductor de desplazamiento con gomas conductoras, y la corriente máxima puede estar hasta 400A.
Sistema de control eléctrico: se compone principalmente de la caja de control y de la caja de la operación.
