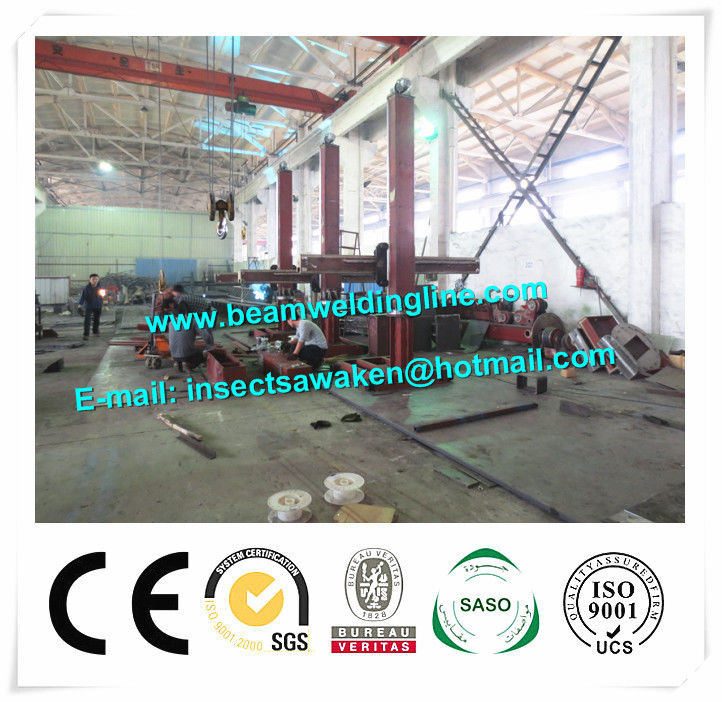

Columna de la soldadura del tubo y manipulante automáticos del auge para el recipiente del reactor
Alta luz | manipulantes de la soldadura de la columna y del auge,Soldadura + manipulador |
---|
Columna de la soldadura del tubo y manipulante automáticos del auge para el recipiente del reactor
1. Característica del funcionamiento
El manipulante de la soldadura se compone de columna, de auge, de nariz y de la elevación. La columna es rectángulo, y en su top hay el mecanismo de elevación del auge que es haz dual. El motor conduce el reductor del engranaje de gusano y del gusano y el piñón impulsor y la cadena. Un extremo de cadena está conectado con el dispositivo de la guía del auge, y el otro extremo es fijo en el hierro de la balanza en columna. Hay ocho grupos de bloque de polea que sea estructura del eje excéntrico en asiento de la guía del auge. La elevación y el doblar del auge es controlada por la regulación variable de la velocidad de la frecuencia de la CA que se puede ajustar según necesidades de la soldadura. La cabeza automática de la soldadora es fija en el frente del auge, y la nariz puede arreglar hacia arriba y hacia abajo, a la derecha y a la izquierda.
El conjunto completo de equipo adopta modo de control centralizado avanzado de la trinidad. Significa que soldando con autógena el manipulante, el rotor de soldadura y las funciones de la soldadora se pueden fundir juntas orgánico para realizar la soldadura mejor, al mismo tiempo, él también se equipa de una caja teledirigida que tenga todas las funciones de la operación de esta máquina a actuar convenientemente.
2. Parámetro técnico
No. |
Artículo |
Especificación |
||
WM2020 |
WM3030 |
WM6060 |
||
1 |
La vertical alimenta (los milímetros) |
2000 |
3000 |
6000 |
2 |
Horizontal alimente (los milímetros) |
2000 |
3000 |
6000 |
3 |
Velocidad de la elevación (mm/min) |
300 |
1000 |
900 |
4 |
Velocidad del estiramiento (mm/min) |
120-1200 |
120-1200 |
120-1200 |
5 |
Carga máxima (kilogramo) |
100 |
200 |
300 |
6 |
Ángulo de la rotación de la columna (grado ±180) |
Manual |
Manual o motor |
Manual o motor |
7 |
Altura total (milímetros) |
3400 |
5500 |
9700 |
8 |
Tamaño del carro que viaja (milímetro) |
1250*1200*200 |
2400*1900*400 |
2600*2100*500 |
9 |
Distancia de centro del carril (milímetros) |
1052 |
1600 |
1798 |
10 |
Velocidad del carro que viaja (mm/min) |
1000 |
1500 |
1500 |
11 |
Poder (kilovatios) |
0,91 |
2,75 |
3,5 |
12 |
Tamaño del paquete (milímetro) |
3200*600*700 |
5400*1200*1100 |
9800*1500*1000 |
13 |
Peso (toneladas) |
1,5 |
4,6 |
7,5 |
